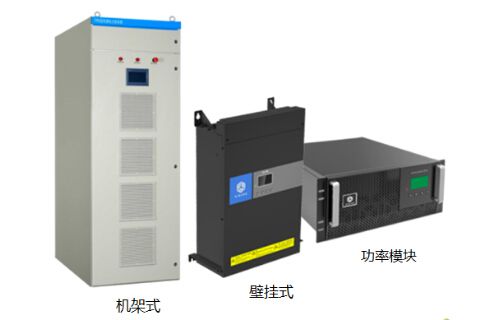

产品概述
SRAPF壁挂式有源滤波器主电路为IGBT功率变换器，采用基于瞬时无功功率理论的检测技术，自动跟踪电网谐波变化，具有高度可控性和快速响应性。克服了传统无源滤波器的滤波效果差、容易发生谐振、只能滤除固定次谐波等缺点，对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。SRAPF壁挂式有源滤波器拥有独立的自主知识产权，性价比显著优于同类进口产品。
技术优势
1、模块化、轻量级
SRAPF壁挂式有源滤波器的电路中每个电气元件都小型化和标准化，整个拓扑封装在一个的模块内，重量在50KG以内，方便运输装卸，易于工程交付。
2、维护便捷，人机交互
SRAPF壁挂式有源滤波器采用7英寸全彩色液晶触摸屏，人机交互界面友好，用户体验度高，也可通过数据线或网线与计算机进行通讯，在计算机终端安装后台监控软件，即可实现对有源滤波器的远程操作和控制。
3、可靠性高，温度均匀
SRAPF壁挂式有源滤波器把发热元件如：逆变单元中的IGBT、LCL滤波器中的滤波电感和阻尼电阻都微型化，功率减小。电气元件不易发生因为温度过高而失效。
4、纯FPGA搭建控制控制系统
SRAPF壁挂式有源滤波器控制系统采用美国Xilinx公司的军工级FPGA芯片，芯片内部集成84个硬件DSP单元，运算能力远远大于单个DSP，烧录程序后整个FPGA芯片相当于一个硬件电路，无需调用程序，不会出现程序跑飞的情况。此外FPGA抗干扰能力远远高于传统的DSP。
5、控制器与APF模块之间采用光纤传输数据
SRAPF壁挂式有源滤波器控制器与功率单元之间采用光纤连接，整个数据传输都为光信号，不会受到电磁干扰。在信号衰减方面，光纤传输衰减远远小于传统排线传输。
6、噪音低，满载运行时噪音低于65db
SRAPF壁挂式有源滤波器采用软磁材料，铁硅电感流过电流时几乎没有声音，SRAPF在满载时，噪音低于65db。
7、在任何负载情况下，补偿后的系统电流THDi＜3%
SRAPF壁挂式有源滤波器的滤波能力，在任何负载情况下，补偿后的系统电流THDi＜3%；电感上的开关频率为21.6KHz，补偿谐波次数为2-50次。
8、开环控制与闭环控制相结合的控制方式
SRAPF壁挂式有源滤波器结合开环和闭环控制的优点；系统电流采样经过FFT运算分解后，采用开环控制与闭环控制相结合的方法，补偿无功APF采取开环控制，响应速度快；补偿谐波APF采用闭环控制，补偿精度高。
9、良好的限幅能力
SRAPF壁挂式有源滤波器单次谐波都可限幅，可与无源滤波器治理同次谐波
10、三电平主电流拓扑
在相同的直流母线电压下，SRAPF壁挂式有源滤波器产生的冲击电压（dv/dt）为普通APF的一半，SRAPF壁挂式有源滤波器降低了每个IGBT的开关应力和开关损耗，IGBT更可靠。
技术参数
|
SRAPF壁挂式 |
三相四线 |
|
额定补偿电流 |
10A-100A |
|
输入 |
|
|
工作电压（V） |
400V/690V（-20% ~ +15%） |
|
工作频率（Hz） |
50±2.5Hz |
|
性能指标 |
|
|
滤波能力 |
THDI<3% |
|
滤波范围 |
2-65次谐波，消除全部指定次谐波 |
|
单次谐波补偿率调整 |
可对每次谐波的补偿电流限值 |
|
瞬时响应时间 |
<100us |
|
全响应时间 |
<10ms |
|
有功功率损耗 |
<3%（额定） |
|
校正三相不平衡 |
有 |
|
无功补偿功能 |
有，可设定功率因数 |
|
过载保护 |
自动限流在100%额定输出 |
|
开关频率 |
20KHz |
|
显示与操作 |
|
|
显示界面 |
7英寸中文彩色触摸屏 |
|
显示状态 |
电流、电压、功率和谐波畸变率等 电网参数 |
|
通讯 |
Modbus协议，RS485，RS232，TCP/IP以太网 |
|
输入及输出干节点 |
5个输出结点，4个输入结点 （用户可自定义） |
|
产品配置 |
|
|
单机运行 |
可以 |
|
并联运行 |
可12台并联运行 |
|
环境条件 |
|
|
环境温度 |
-10℃ ~ 40℃ |
|
储存环境 |
-40℃ ~ 65℃ |
|
相对湿度 |
最大95%，无凝露 |
|
海拔高度 |
2000米以下 |

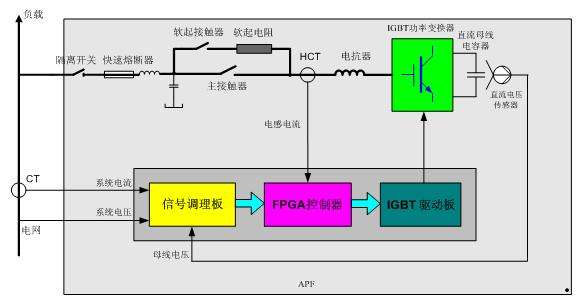

电路结构
