SPC三相不平衡调节装置

主要概述

目前，全国各地农网与城网系统都存在较严重的三相不平衡现象，现各电网公司都已逐步实行三相不平衡、无功补偿、低电压改造工程，思容电气为这些地区的三相不平衡治理也贡献了一份力量。

三相负荷不平衡自动调节装置（SPC)主要用于低压配电用户侧，治理三相电流不平衡，相电压偏低和补偿无功，优化电能质量。SR系列SPC产品规格覆盖50A/30kvar, 75A/50kvar，120A/80kvar，150A/100kvar，可同时补偿三相不平衡电流和无功，实现连续、动态补偿。

原理结构

SRSPC采用先进的电力电子技术及数据处理技术，自动检测电网系统中各相电流的变化，实时计算并发出所需补偿电流，以使电网迅速达到平衡状态。实时补偿，响应时间小于15毫秒，SRSPC为有源型补偿装置，是采用现代电力电子器件IGBT构成电流源型装置，从机理上避免了由传统电容元器件带来的谐振现象，更稳定、安全。不产生谐波，不造成二次电网污染双向分相电压补偿，提升电压质量。整个过程由设备自动完成，无需人为操作，大大节省了由于操作传统补偿设备而消耗掉的人力成本。

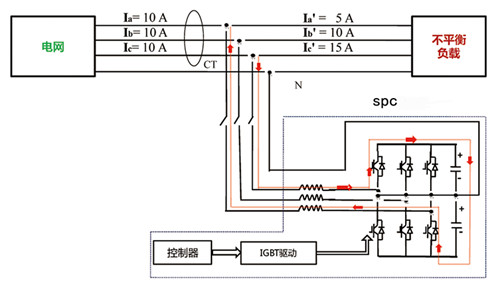

三相不平衡补偿原理图

产品功能

SRSPC可全面改善电网电能质量，具体如下：
●解决配电网三相不平衡问题，降低线路损耗；
●稳定三相电压，提高供电质量，改善用电环境；
●解决变压器单相过载问题，提高变压器运行寿命；
●无功平衡，提高配电网有效输出容量；

技术参数
