TSC系列动态滤波补偿器采用TSC无触点容性开关，对多级电容器组进行快速无过渡投切（过零投切），克服了传统无功功率补偿投切接触器触点烧损，电容电流冲击大等缺点。对各种负荷均能起到良好的补偿效果。TSC-W型补偿器采用的三相独立控制技术解决了三相不平衡冲 击负荷补偿的技术难题，属国内首创，填补了国内空白。由于采用的动态无功补偿器响应速度快 (小于20ms) ，节能降耗效果显著，具有降低线路和变压器损耗，稳定用电系统电压，提高用电系统力率，是无功功率补偿领域的更新换代产品。
工作原理
TSC系列动态滤波补偿器采用微电脑控制，由TSC动态投切开关， ACMJ滤波电容器，CKSG电抗器，保护元件组成。控制器实时跟踪测量负荷的基波功率因数，无功电流，与预先设定的给定值进行比较，动态控制投切不同组数的电容器，以保证功率因数始终满足设定要求。由于采样的是基波参数，控制器能够补偿量的准确和可靠，动态无触点容性开关采用德国进口元件，可控硅过零触发确保投切电容无冲击，无涌流，无过渡过程。快速跟踪负荷变化，克服了传统 无功补偿器对电容器使用寿命影响和自身固有的缺陷。
技术特征
可就地补偿，也可集中补偿；
·实行三相或分相动态补偿，A型适用于对称负载，W型适用于不对称负载或者冲击性负载；
·实时跟踪基波参数，动态补偿无功功率，实现无冲击，无涌流，无过渡过程投切；
·动态抑制谐波，运行安全可靠；
·降低网损和变压器损耗，增加变压器带载容量；
·抑制电压闪变；
·在外部故障或停电时自动推出，送电后自动恢复运行；
·微机控制，智能优化投切方式，实现无人值守，并具有串行通讯功能；
·实现电流过零投切，较大限度延长电容器使用寿命；
· 在规定的动态响应时间内，多级补偿一次到位，补偿后功率因数大于0.90
■技术参数
符合标准: IEC831-1，GB12747-91
动态响应时间: <20ms
补偿容量:(kvar): 90-810(单套容量)，可以多套并用
投切级数: 2-11级
柜体防护等级: IP30
功率总损耗: <1.3W/kvar
容许误差: 0~+10%
环境温度: -30゜C——+50゜C
■应用范围
负荷功率因数偏低，线路电压降大，需要进行无功功率补偿的场合
应用于负载功率因数变化范围大，变化速度快的场合
对电压波动和动态补偿有较高要求的用电场合

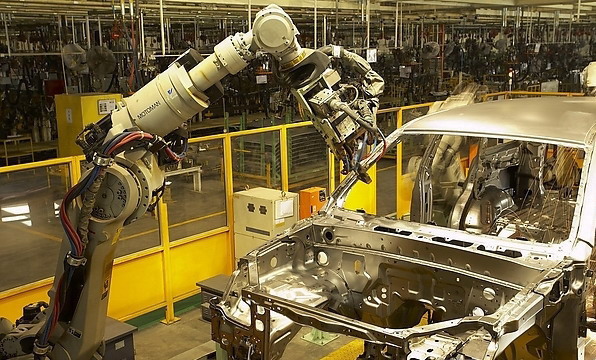

广泛应用于电力，机械制造，汽车。冶金，造船，港运。铁路。煤矿，化工，油田等行业
